स्वचालित पीयू इनसोल डालने वाली मशीन

यह स्वचालित पीयू इनसोल डालने वाली मशीन विशेष रूप से पॉलीयूरेथेन शू इनसोल और शू सोल के बड़े पैमाने पर उत्पादन के लिए विकसित की गई है, जो फुटवियर निर्माण कारखानों में व्यापक रूप से उपयोग की जाती है। लो-प्रेशर पीयू फोमिंग तकनीक को अपनाकर, यह सटीक सामग्री मिश्रण, स्वचालित डालने और निरंतर इलाज उत्पादन का एहसास कर सकती है, जिससे उत्पादन क्षमता और उत्पाद की स्थिरता में काफी सुधार होता है।

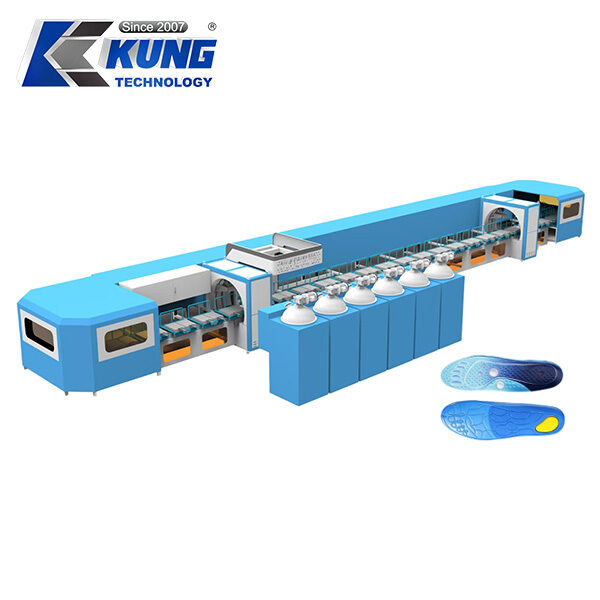

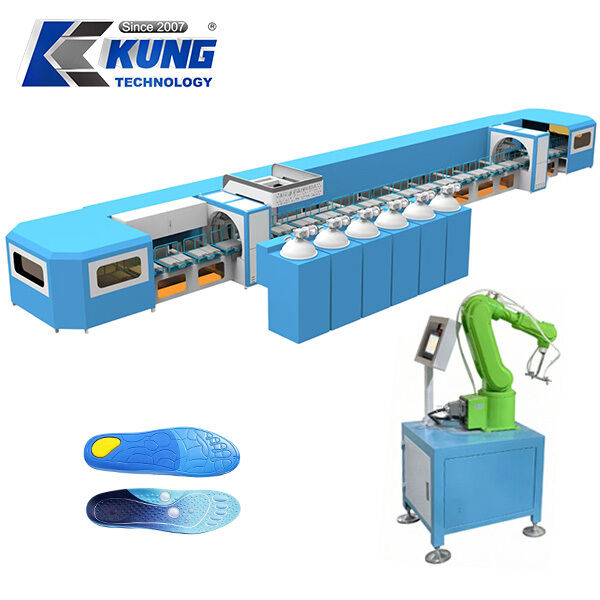

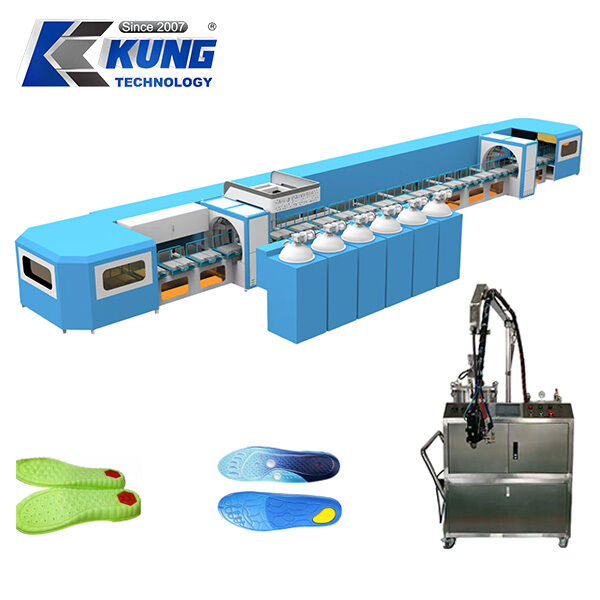

उपकरण के पूरे सेट में सामग्री टैंक, मीटरिंग पंप डालने वाली इकाई, सर्वो ड्राइव सिस्टम और सहायक ओवन के साथ 25-मीटर लंबी असेंबली लाइन शामिल है। सामग्री टैंक 120L क्षमता के साथ 304 स्टेनलेस स्टील आंतरिक टैंक को अपनाता है, कार्य दबाव 0.05MPa से 0.3MPa तक होता है। 25RPM पर 0.2KW की उत्तेजना मोटर से लैस, यह पॉलीओल और आइसोसाइनेट सामग्री को अच्छी तरह से मिश्रित रखता है और कच्चे माल के जमने से बचाता है।

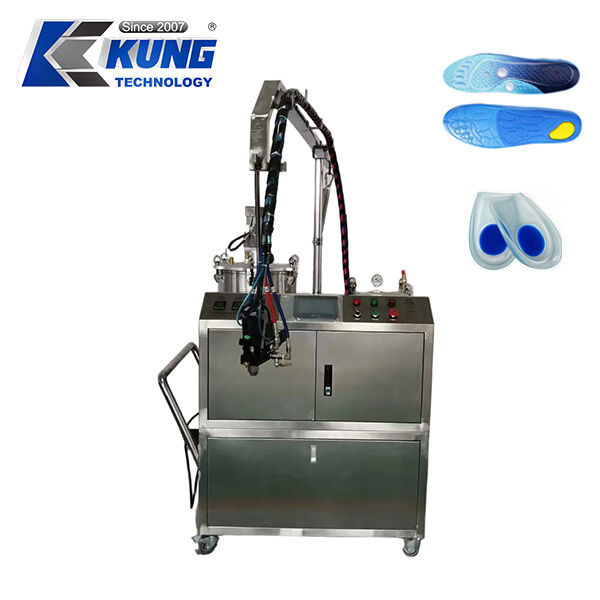

उच्च-सटीकता मीटरिंग पंप इस मशीन का मुख्य हिस्सा है। इसकी मीटरिंग सटीकता 1/1000 तक पहुंचती है, जिसमें ए सामग्री 25CC और बी सामग्री 15CC का प्रवाह दर होता है। इंजेक्शन प्रवाह 40-80G/S है, इंजेक्शन दबाव 0.1MPa-3.99MPa के बीच समायोज्य है। यह 22℃ कार्यशील स्थिति के तहत 500-2000 mPa·s की कच्चे माल की चिपचिपाहट के अनुकूल हो सकता है, दो-घटक पीयू कच्चे माल के स्थिर अनुपात को सुनिश्चित करता है, ताकि तैयार इनसोल के लिए समान फोम घनत्व प्राप्त हो सके।
उत्पादन लाइन स्थिर चलने के लिए 5.5KW डेल्टा सर्वो मोटर द्वारा संचालित है। असेंबली लाइन का समग्र आयाम 25m2.3m1.6m है। यह 1000mm500mm6mm के 48 पीस डबल-लेयर मोल्ड प्लेटों से सुसज्जित है। मिलान किया गया ओवन 22 मीटर लंबा है जिसमें अधिकतम 70KW की शक्ति है, जो पीयू फोमिंग के लिए निरंतर तापमान इलाज वातावरण प्रदान करता है। ओवन पंखे की पावर 40-80G/S है।
सभी संरचनात्मक भागों में उच्च-गुणवत्ता वाले राष्ट्रीय मानक स्टील को अपनाया गया है। चेन और चेन ग्रूव की मोटाई 4mm है। ठोस लोहे के पहियों में 304 बेयरिंग लगे होते हैं, और पहिया रेल की मोटाई 5mm है। ब्रैकेट 3.5-4.0mm मोटाई के 4080 चैनल स्टील का उपयोग करता है, कनेक्टिंग रॉड 2.0mm मोटाई के 4060 वर्ग ट्यूब का उपयोग करता है। पूरी फ्रेम में अच्छी कठोरता, लंबे समय तक निरंतर संचालन के लिए विकृति-रोधी प्रदर्शन है।
रेटेड कार्यशील वोल्टेज 380V / 50HZ है। मुख्य मशीन पावर 10KW है। यह पूर्ण पीयू डालने वाली लाइन शू इनसोल और सोल के बड़े-बैच निरंतर उत्पादन का समर्थन करती है। यह जूता निर्माताओं को श्रम लागत और अस्वीकृति दर कम करने में मदद करती है। हम विदेशी ग्राहकों के लिए तकनीकी मार्गदर्शन और बिक्री के बाद सेवा का समर्थन करते हैं।
